Misure di performance

I programmi implementati adottano lo stesso tipo di comunicazione monodirezionale ( ping) o bidirezionale ( ping-pong) in modo da poter confrontare i dati ottenuti con quelli ricavati con i pacchetti MPI. É stato piú complesso fare le misurazioni in Ethernet Raw a causa della totale assenza di protocolli per la comunicazione sicura. Infatti si sono dovuti usare due nodi del cluster completamente isolati in modo che non avessero altro traffico di rete che quello generato dai programmi realizzati.

Nella tabella sono riportati i valori ottenuti nella comunicazione di tipo ping.

Tabella: Valori del test con Ethernet Raw in modo monodirezionale.

Traff. (byte)	Banda (byte/sec.)
10	13.2 M
100	49.9 M
200	79.4 M
400	87.7 M
1500	89.2 M
6000	87.0 M
12000	81.7 M
24000	87.1 M
192000	82.0 M
384000	82.1 M
768000	83.4 M
1536000	82.7 M
3072000	82.7 M
6144000	85.0 M
12288000	88.7 M
24576000	96.1 M
49152000	95.1 M
98304000	94.7 M
196608000	99.8 M
393216000	100 M
786432000	101 M
1572864000	101 M

Come per le misure fatte con i pacchetti MPI, i valori sono riportati nel grafico di figura . I coefficenti calcolati per la funzione di fit sono:

$$a = 5.8 \times 10^{-4} sec. , b = 1.08 \times 10^{-5} sec. \cdot byte^{-1}$$

da cui si ha una stima della banda di comunicazione asintotica di
$1/b = 97.6 Mbyte/sec$.

Figura: Grafico della banda in funzione del traffico con comunicazione monodirezionale di tipo Ethernet Raw.

Le misure effettuate con la comunicazione di tipo ping-pong sono riportate nella tabella .

Tabella: Valori del test con Ethernet Raw in modo bidirezionale.

Traff. (byte)	Banda (Kbyte/sec.)
10	867 K
200	4.91 M
900	48.6 M
3000	52.7 M
6000	66.9 M
12000	77.2 M
24000	78.4 M
384000	87.6 M
768000	84.9 M
1536000	83.7 M
3072000	83.3 M
6144000	83.2 M
24576000	91.2 M
49152000	96.4 M
98304000	96.1 M
196608000	99.5 M
393216000	100 M

Il grafico dei dati ottenuti dalla comunicazione di tipo ping-pong é in figura . I coefficenti della funzione di fit sono i seguenti:

$$a = 1.63 \times 10^{-2} sec. , b = 1.09 \times 10^{-5} sec. \cdot byte^{-1}$$

da cui si ha una stima della banda di comunicazione asintotica di
$1/b = 97.6 Mbyte/sec$ .

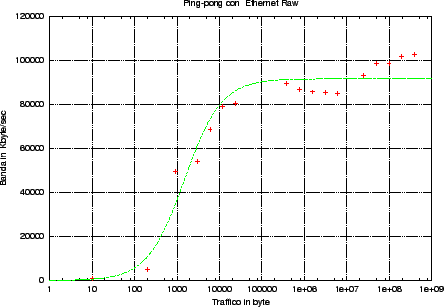

Figura: Grafico della banda in funzione del traffico con comunicazione bidirezionale di tipo Ethernet Raw.

Come si puoó notare dai grafici il valore di banda asintotica, sia nel caso della comunicazione di tipo ping sia quella di tipo ping-pong é quasi uguale. Questo fatto fa ipotizzare che nella comunicazione di tipo ping-pong utilizzando i pacchetti MPI, vi sia un eccessivo overhead nella comunicazione in modo da pregiudicarne le reali performances.
